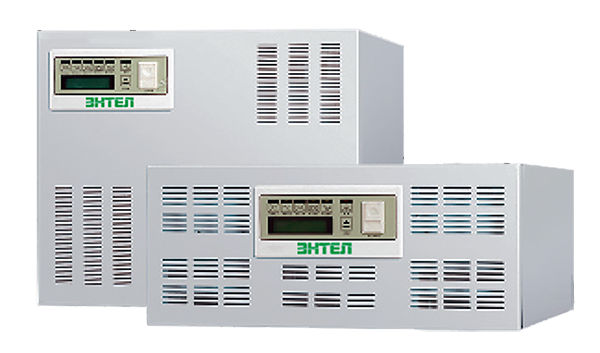

ЭНТЕЛ MPG-Z
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП MPG-Z ЭНТЕЛ, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Промышленные ИБП ЭНТЕЛ MPG-Z представляют собой передовые решения, разработанные для обеспечения надежной и стабильной работы в самых суровых условиях. Эти ИБП идеально подходят для применения в различных отраслях, включая энергетику, нефтегазовую промышленность, химическую промышленность, машиностроение. ИБП обеспечивают высокую эффективность, удобство эксплуатации и простоту технического обслуживания.
ИБП ЭНТЕЛ MPG-Z имеют модульную конструкцию и гальваническую развязку трансформатора на выходе. ИБП полностью совместимы с дизельными генераторами и обладают высокоэффективной схемой синхронизации, обеспечивая непрерывную работу и защиту от перегрузок. Надежная конструкция, включающая частотную изоляцию на входе и выходе, гарантирует защиту нагрузки и безопасность оборудования.
Интеллектуальная архитектура и защита
В конструкции ИБП ЭНТЕЛ MPG-Z использованы алгоритмы двухступенчатой фазовой синхронизации и специальная система фильтрации, что обеспечивает высокую устойчивость к резким скачкам частоты и сетевым помехам. Также реализована усовершенствованная логика управления, позволяющая запускать ИБП напрямую от батарей даже при отсутствии входного напряжения (функция DC Cold Start) - при этом исключаются броски тока или нежелательные переходные процессы. Встроенные контуры подавления электромагнитных помех соответствуют нормативам EN50091-2 и GB/T17626, гарантируя надёжную работу устройства в условиях высоких индустриальных наводок.
Мониторинг и параллельная работа
ИБП ЭНТЕЛ MPG-Z поддерживает широкий спектр интерфейсов для дистанционного контроля и управления (RS232/RS485), а через опциональные SNМР/WЕВ-адаптеры легко интегрируется в существующие системы диспетчеризации. Кроме того, используется технология неиерархической параллельной работы (non-master-slave): при объединении в конфигурацию N+1 не требуется отдельный «ведущий• модуль, что упрощает установку и повышает общую отказоустойчивость. При необходимости доступно дополнительное ПО для мониторинга заряда батарей и расширенной самодиагностики, позволяющее вести подробную историю событий и своевременно предупреждать возможные неполадки.
Ключевые особенности
- Модели мощностью от 1 до 40 кВА
- Встроенный выходной трансформатор гальванической развязки
- Возможность отдельной стоящей установки или установки в 19-дюймовую стойку (до 15 кВА)
- Полностью цифровое микропроцессорное управление, гарантирующее высочайшую надежность и стабильность работы
- Параллельное резервирование N+1 (до 2 ИБП) для гарантии питания
- Полная совместимость с дизель-генераторами
- Современная модульная конструкция с большим сроком отработки на отказ
- Функция •холодного»старта при отсутствии сети питания
- Встроенный переключатель байпаса для упрощения обслуживания
- Полная защита от перегрева, перенапряжений и коротких замыканий
- Автоматическая регулировка выходной частоты и настройка параметров сети
- Низкий уровень шума, удобная индикация по средствам сигналов и ЖК-дисплея
- Компоненты промышленного уровня
- Широкие коммуникационные возможности
Технические характеристики MPG-Z от 1 кВА до 6 кВА
| Модель | MPG-Z01CS-CH | MPG-Z02CS-CH | MPG-Z03CS-CH | MPG-Z04CS-CH | MPG-Z05CS-CH | MPG-Z06CS-CH | |
| Мощность | 1 кВА / 0,8 кВт | 2 кВА / 1,6 кВт | 3 кВА / 2,4 кВт | 4 кВА / 3,2 кВт | 5 кВА / 4 кВт | 6 кВА / 4,8 кВт | |
| Вход | Номинальное напряжение | 220/230 В переменного тока (1Ф+N) | |||||
| Диапазон напряжения | ±25% | ||||||
| Номинальная частота | 50/60 Гц ± 5 Гц | ||||||
| Номинальное напряжение батареи | 192 В постоянного тока | ||||||
| Ток заряда | Стандартный 5A, другие значения тока - опционально | ||||||
| Выход | Номинальное напряжение | 220/230 В переменного тока (1Ф+N) ±1% | |||||
| Номинальная частота | 50/60 Гц ± 0,1% | ||||||
| Форма выходного сигнала | Чистая синусоида | ||||||
| Коэффициент мощности | 0,8 | ||||||
| Перегрузочная способность | При 120% - 150%: в течение 60 секунд будет переключен на байпасный источник питания, автоматическое восстановление при снижении нагрузки | ||||||
| Гармонические искажения | ≦3% THD (линейная нагрузка) | ||||||
| Крест-фактор | 3:1 | ||||||
| Время переключения | 0 мс | ||||||
| Защита | Батарея | Защитный выключатель: автоматическое отключение при низком напряжении аккумулятора | |||||
| Короткое замыкание | Автоматическое отключение по предельному току: предохранитель и выключатель | ||||||
| Авария | Неисправность или внутренний перегрев: переключение в режим байпаса, аварийный сигнал | ||||||
| Основные | Размеры при вертикальной установке (Ш х Г х В) мм | 180x455x435 | 180x455x435 | 180x455x435 | 240x580x575 | 240x580x575 | 240x580x575 |
| Размеры при монтаже в стойку (Ш х Г х В) мм | 426x455x180 | 426x455x180 | 426x455x180 | 426x455x352 | 426x455x352 | 426x455x352 | |
| Вес нетто (кг) | 20 | 28 | 32 | 55 | 65 | 75 | |
| Рабочая температура | -5 ~ 40°C | ||||||
| Относительная влажность | 0 ~ 95% без конденсации | ||||||
| Уровень шума | < 50 дБ на расстоянии менее 1 м от источника | ||||||
| Работа в параллель | 2 ИБП ( N+1) | ||||||
| Коммуникации | RS232 или RS485 (опционально), SNMP (опция) | ||||||
| Дисплей | ЖК: Панель индикации, состояние ИБП, входное/выходное напряжение, напряжение батареи, уровень история событий Светодиодный: Входное питание, выход, батарея, байпас, перегрузка, авария | ||||||
| Сигнализация | Аварийное оповещение: Звуковой сигнал каждые 4 секунды, автоматическое отключение звука через 90 секунд Нет питания батареи или разряд батареи: Звуковой сигнал каждую секунду до выключения Перегрузка: Непрерывный звуковой сигнал Авария: Непрерывный звуковой сигнал | ||||||
| Электромагнитные помехи/Совместимость | Соответствует EN50091-2 | ||||||
Технические характеристики MPG-Z от 8 кВА до 40 кВА
| Модель | MPG-Z08CS-CH | MPG-Z10CS-CH | MPG-Z15CS-CT | MPG-Z20CS-CT | MPG-Z30CS-CT | MPG-Z40CS-CT | |
| Мощность | 8 кВА / 6,4 кВт | 10 кВА / 8 кВт | 15 кВА / 12 кВт | 20 кВА / 16 кВт | 30 кВА / 24 кВт | 40 кВА / 32 кВт | |
| Вход | Номинальное напряжение | 220/230 В переменного тока (1Ф+N) | 380 В переменного тока (3Ф+N) | ||||
| Диапазон напряжения | ±25% | ||||||
| Номинальная частота | 50/60 Гц ± 5 Гц | ||||||
| Номинальное напряжение батареи | 192 В постоянного тока | ||||||
| Ток заряда | Стандартный 5A, другие значения тока - опционально | ||||||
| Выход | Номинальное напряжение | 220/230 В переменного тока (1Ф+N) ±1% | |||||
| Номинальная частота | 50/60 Гц ± 0,1% | ||||||
| Форма выходного сигнала | Чистая синусоида | ||||||
| Коэффициент мощности | 0,8 | ||||||
| Перегрузочная способность | При 120% - 150%: в течение 60 секунд будет переключен на байпасный источник питания, автоматическое восстановление при снижении нагрузки | ||||||
| Гармонические искажения | ≦3% THD (линейная нагрузка) | ||||||
| Крест-фактор | 3:1 | ||||||
| Время переключения | 0 мс | ||||||
| Защита | Батарея | Защитный выключатель: автоматическое отключение при низком напряжении аккумулятора | |||||
| Короткое замыкание | Автоматическое отключение по предельному току: предохранитель и выключатель | ||||||
| Авария | Неисправность или внутренний перегрев: переключение в режим байпаса, аварийный сигнал | ||||||
| Основные | Размеры при вертикальной установке (Ш х Г х В) мм | 480x420x870 | 480x420x870 | 480x420x870 | 720x480x1392 | 720x480x1392 | 720x480x1392 |
| Размеры при монтаже в стойку (Ш х Г х В) мм | 426x440x712 | 426x440x712 | 426x440x712 | - | - | - | |
| Вес нетто (кг) | 110 | 120 | 150 / 180 | 260 | 310 | 370 | |
| Рабочая температура | -5 ~ 40°C | ||||||
| Относительная влажность | 0 ~ 95% без конденсации | ||||||
| Уровень шума | < 50 дБ на расстоянии менее 1 м от источника | ||||||
| Работа в параллель | 2 ИБП ( N+1) | ||||||
| Коммуникации | RS232 или RS485 (опционально), SNMP (опция) | ||||||
| Дисплей | ЖК: Панель индикации, состояние ИБП, входное/выходное напряжение, напряжение батареи, уровень история событий Светодиодный: Входное питание, выход, батарея, байпас, перегрузка, авария | ||||||
| Сигнализация | Аварийное оповещение: Звуковой сигнал каждые 4 секунды, автоматическое отключение звука через 90 секунд Нет питания батареи или разряд батареи: Звуковой сигнал каждую секунду до выключения Перегрузка: Непрерывный звуковой сигнал Авария: Непрерывный звуковой сигнал | ||||||
| Электромагнитные помехи/Совместимость | Соответствует EN50091-2 | ||||||
