Шкаф сбора данных ШСД
Компании "ЗИТ" и "Юниджет" осуществляют проектирование и сборку ШСД - Шкафов сбора данных для коммуникации по протоколам, основанным на принципе «запрос-ответ»


Цена: по запросу, формируется исходя из:
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: +7 (812) 247-06-60
Доставка Все щитовое оборудование, приобретенное у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее



Мы занимаемся обслуживанием оборудования Энтел по всей России - установкой, наладкой и ремонтом

Компания «Юниджет»:

Компания «Юниджет» обладает собственным производством, при непосредственном участии ЗИТ — «Завода инновационных технологий». Проектирование систем происходит силами наших инженеров, итоговая сборка системы — квалифицированными специалистами на мощностях высокотехнологичного отечественного предприятия. Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

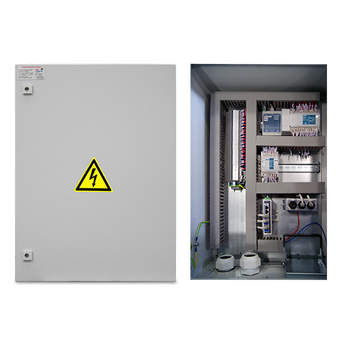

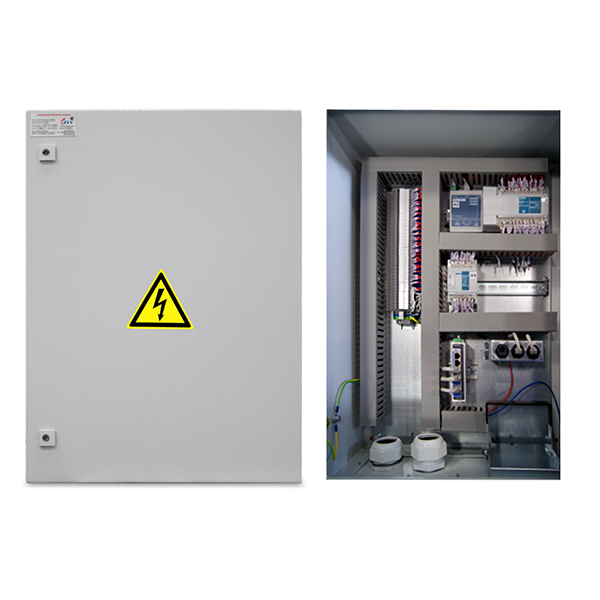

Шкаф сбора данных (ШСД) представляет собой металлический шкаф, в котором на монтажной панели размещается и электротехническая аппаратура. ШСД используется для коммуникации по протоколам, основанным на принципе «запрос-ответ». В ШСД установлены модули связи и аппараты защиты цепей питания. Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к персональному компьютеру или панели оператора.


Преимущества

  • возможность ведения архива событий и формирования ошибок;
  • большой выбор опций для расширения функциональности оборудования;
  • формирование отчетной документации;
  • контроль состояния приборов.

Функции

  • преобразование сигналов от приборов учета и контроля;
  • сохранение (буферизация) данных учета расходов в память контроллера (по умолчанию сроком на 1 год);
  • доступ к сохраненным данным и настройки параметров работы системы;
  • программно-задаваемые (предупреждающие и аварийные) уровни сигналов;
  • отображение технологических параметров во время работы системы;
  • сигнализация неисправности;
  • гальваническая развязка вторичных цепей питания контроллера и датчиков;
  • автономная работа при отсутствии основного электропитания.

Опции

  • интерфейс связи с системами верхнего уровня по протоколу Modbus TCP (Ethernet) или Modbus RTU (RS485);
  • GPRS-модем;
  • Wi-Fi роутер;
  • счетчики электроэнергии;
  • источник бесперебойного питания для возможности автономной работы оборудования после исчезновения внешнего электропитания в течении 30 минут;
  • дополнительные съемные носители;
  • промышленный компьютер;
  • датчик открытия двери;
  • СМИУ;
  • антивандальное исполнение;
  • комплект запасных частей (ЗИП).

Сертификаты

  • ТР ТС;
  • промышленная безопасность;
  • пожаробезопасность;
  • Газпромсерт;
  • атомная лицензия Ростехнадзора;
  • аккредитация Роснефти.

Техническая характеристика

Наименование

Тип исполнения

ШСД – DC/…

Канал связи

AJ

DI

RS-485

Ethernet

Характеристика сигнала

(0-10B, 4-20vA)

24VDC

Modbus RTU

Modbus TCP

Количество каналов связи  (макс.)

67

144

128

128

Рабочее    напряжение   питающей сети

220VAC 50 Гц

Габаритные размеры

В соответствии с паспортной табличкой

Степень защиты

IP 65

Температура эксплуатации, ТО

0…+40 °C
