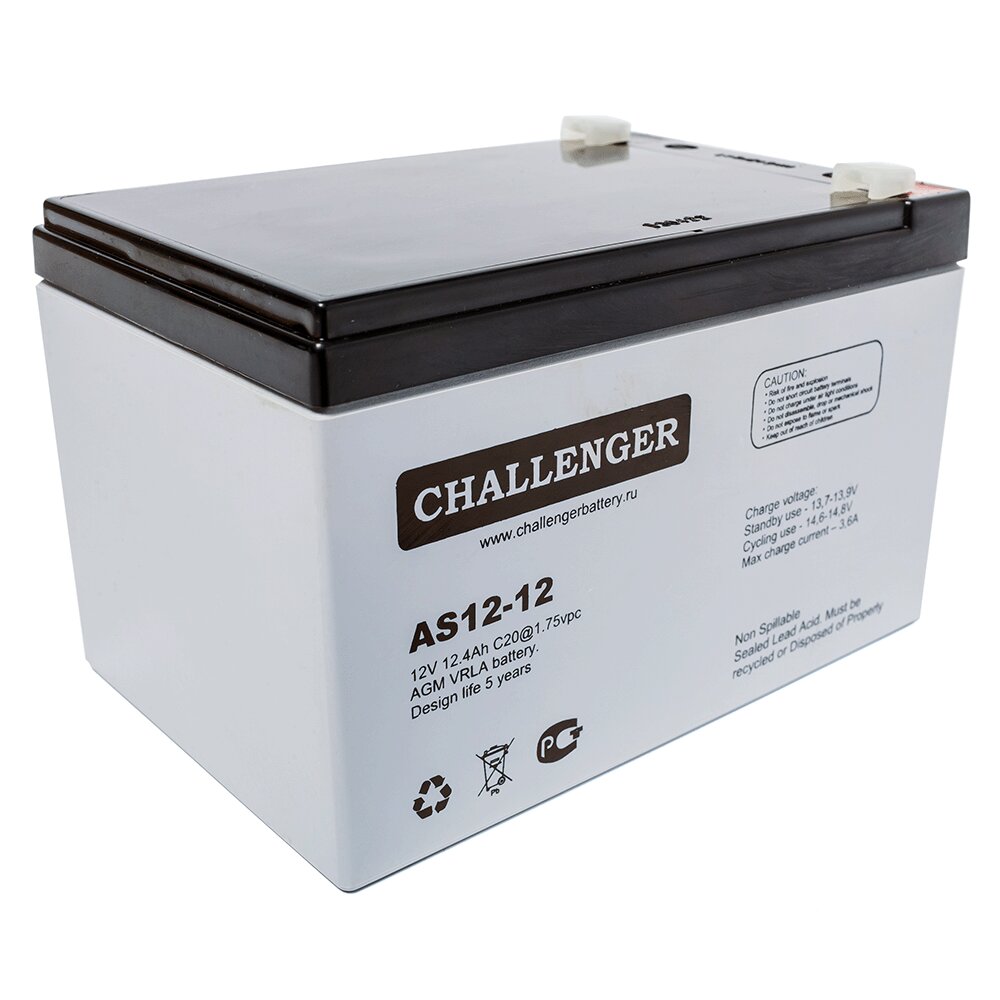

Challenger АS12-12 аккумуляторная батарея (VRLA)
- Номинальная емкость: 12 Ач
- Напряжение: 12 В
- Срок службы: до 8 лет
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру (PDF) Challenger АS12-12 аккумуляторная батарея (VRLA)Challenger АS12-12 – герметизированная необслуживаемая аккумуляторная батарея (VRLA). Серия АS12 разработана для использования в источниках бесперебойного питания, системах безопасности, медицине, системах связи, в альтернативной энергетике и т.д. Номинальная емкость 12 Ач, напряжение 12 В. Срок службы – до 8 лет.
Технические характеристики
|
Количество элементов 2В |
6 |
|
Вольтаж |
12 В |
|
Номинальная емкость |
12 Ач при С20 до 1,75 В/эл |
|
Вес |
3.5 кг |
|
Внутреннее сопротивление |
17 мОм |
|
Терминалы |
F2/F1 |
|
Ток разряда (макс.) |
120 (5 сек.) |
|
Ток короткого замыкания |
590 А |
|
Расчетный срок службы |
6-8 лет |
|
Макс. Ток заряда |
3.6 А |
|
Емкость |
С3 – 9 Ач С5 – 10.2 Ач С10 –11.2 Ач С20 – 12 Ач |
|
Напряжение заряда (буф. Режим) |
13,7-13,9 В (25 °C) |
|
Уравнительный заряд и режим циклирования |
14,6-14,8 В (25 °C) |
|
Диапазон рабочих температур |
Разряд: -20 °C до 60 °C Заряд: от 0 до 50 °C Хранение: от -20 до 60 °C |
|
Номинальная температура эксплуатации |
25 °C ± 5 °C |
|
Саморазряд |
<3% в месяц |
|
Материал корпуса |
ABS (UL94-HB). Опционально - UL94-V0 |
Габариты
|
Длина |
151±1мм (5.94 дюймов) |
|
Ширина |
98±1мм (3.86 дюймов) |
|
Высота |
95±1мм (3.74 дюймов) |
|
Общая высота |
101±1мм (3.99 дюймов) |
|
Тип борна |
Момент затяжки (Нм) |
|
М5 |
6-7 н*м |
|
М6 |
8-10 н*м |
|
М8 |
10-12 н*м |
Разряд постоянный током, А (25 °C)
|
в/ эл. |
5 мин. |
10 мин. |
15 мин. |
30 мин. |
1 ч. |
2 ч. |
3 ч. |
4 ч. |
5 ч. |
8 ч. |
10 ч. |
20 ч. |
|
1.60 В |
45.53 |
32.18 |
23.26 |
13.36 |
7.332 |
4.502 |
3.384 |
2.732 |
2.264 |
1.457 |
1.183 |
0.625 |
|
1.65 В |
42.34 |
30.41 |
22.24 |
12.83 |
7.080 |
4.358 |
3.280 |
2.658 |
2.205 |
1.441 |
1.169 |
0.615 |
|
1.70 В |
38.20 |
27.99 |
20.83 |
12.26 |
6.850 |
4.214 |
3.190 |
2.586 |
2.148 |
1.418 |
1.151 |
0.607 |
|
1.75 В |
34.23 |
25.62 |
19.38 |
11.72 |
6.600 |
4.067 |
3.095 |
2.520 |
2.094 |
1.399 |
1.136 |
0.600 |
|
1.80 В |
30.05 |
23.19 |
17.90 |
11.20 |
6.347 |
3.921 |
2.999 |
2.447 |
2.040 |
1.375 |
1.122 |
0.594 |
|
1.85 В |
23.85 |
18.96 |
14.85 |
9.646 |
5.693 |
3.593 |
2.773 |
2.275 |
1.902 |
1.291 |
1.056 |
0.564 |
Разряд постоянной мощностью, А (25 °C)
|
В/ эл. |
5 мин. |
10 мин. |
15 мин. |
30 мин. |
1 ч. |
2 ч. |
3 ч. |
4 ч. |
5 ч. |
8 ч. |
10 ч. |
20 ч. |
|
1.60 В |
75.47 |
54.70 |
40.66 |
24.27 |
13.78 |
8.532 |
6.463 |
5.245 |
4.363 |
2.845 |
2.326 |
1.230 |
|
1.65 В |
71.00 |
52.68 |
39.45 |
23.54 |
13.38 |
8.300 |
6.290 |
5.122 |
4.266 |
2.819 |
2.301 |
1.213 |
|
1.70 В |
65.51 |
49.39 |
37.50 |
22.73 |
13.03 |
8.070 |
6.146 |
5.002 |
4.169 |
2.782 |
2.269 |
1.199 |
|
1.75 В |
60.00 |
46.02 |
35.41 |
21.95 |
12.63 |
7.825 |
5.988 |
4.892 |
4.079 |
2.749 |
2.242 |
1.186 |
|
1.80 В |
53.81 |
42.39 |
33.16 |
21.19 |
12.21 |
7.583 |
5.826 |
4.769 |
3.988 |
2.708 |
2.216 |
1.176 |
|
1.85 В |
43.61 |
35.26 |
27.90 |
18.43 |
11.02 |
6.985 |
5.410 |
4.449 |
3.731 |
2.548 |
2.089 |
1.118 |
