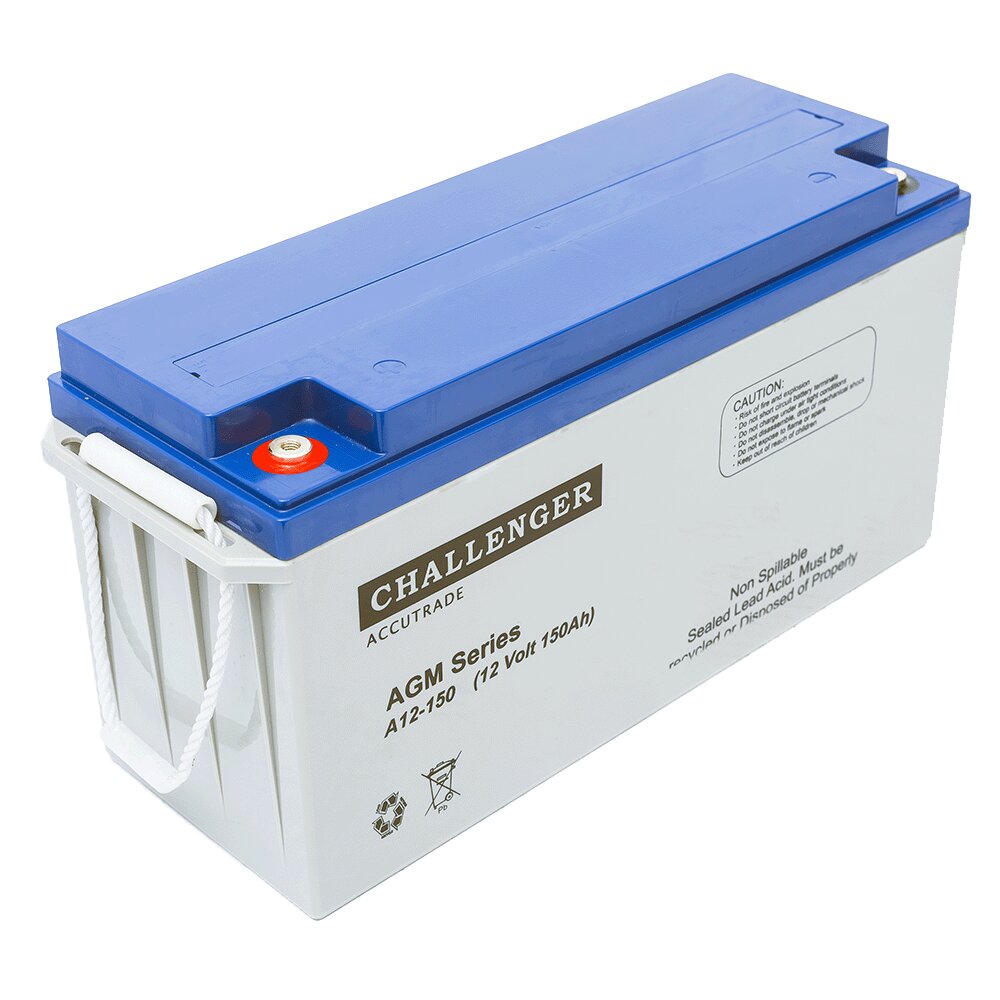

Challenger А12-150 аккумуляторная батарея (VRLA)
- Номинальная емкость: 150 Ач
- Напряжение: 12 В
- Срок службы: 12 лет
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру (PDF) Challenger А12-150 аккумуляторная батарея (VRLA)Challenger А12-150 – герметизированная необслуживаемая аккумуляторная батарея (VRLA). Серия А12 разработана для использования в источниках бесперебойного питания, системах безопасности, медицине, системах связи, в альтернативной энергетике и т.д. Соответствует стандартам IEC, BS, Eurobat, JIS. Номинальная емкость 150 Ач, напряжение 12 В. Срок службы - 12 лет.
Технические характеристики
|
Количество элементов 2В |
6 |
|
Вольтаж |
12 В |
|
Номинальная емкость |
150 Ач при С10 до 1,80 В/эл. |
|
Вес |
43,7 кг |
|
Внутреннее сопротивление |
4 мОм |
|
Терминалы |
F12/F5 (болт M8) |
|
Ток разряда (макс.) |
1500 (5 сек.) |
|
Ток короткого замыкания |
2700 А |
|
Расчетный срок службы |
12 лет |
|
Макс. Ток заряда |
45 А |
|
Емкость |
C3 – 116,1 Ач С5 – 131 Ач С10 – 150 Ач С20 – 159 Ач |
|
Напряжение заряда (буф. Режим) |
13,6-13,8 В (25 °C) |
|
Уравнительный заряд и режим циклирования |
14,6-14,8 В (25 °C) |
|
Диапазон рабочих температур |
Разряд: -20 °C до 60 °C Заряд: от 0 до 50 °C Хранение: от -20 до 60 °C |
|
Номинальная температура эксплуатации |
25 °C ± 5 °C |
|
Саморазряд |
<3% в месяц |
|
Материал корпуса |
ABS (UL94-HB). Опционально - UL94-V0 |
Габариты
|
Длина |
483±2мм (19.0 дюймов) |
|
Ширина |
170±2мм (6.69 дюймов) |
|
Высота |
241±2мм (9.49 дюймов) |
|
Общая высота |
241±2мм (9.49 дюймов) |
|
Тип борна |
Момент затяжки (Нм) |
|
М5 |
6-7 н*м |
|
М6 |
8-10 н*м |
|
М8 |
10-12 н*м |
Разряд постоянный током, А (25 °C)
|
в/ эл. |
10 мин. |
15 мин. |
30 мин. |
1 ч. |
2 ч. |
3 ч. |
4 ч. |
5 ч. |
8 ч. |
10 ч. |
20 ч. |
|
1.60 В |
329.5 |
264.2 |
162.6 |
91.6 |
54.6 |
42.3 |
33.3 |
28.3 |
19.0 |
15.8 |
8.28 |
|
1.65 В |
311.4 |
252.6 |
156.1 |
88.5 |
52.9 |
41.0 |
32.4 |
27.6 |
18.8 |
15.6 |
8.15 |
|
1.70 В |
286.6 |
236.6 |
149.2 |
85.6 |
51.1 |
39.9 |
31.5 |
26.8 |
18.5 |
15.4 |
8.05 |
|
1.75 В |
262.4 |
220.2 |
142.6 |
82.5 |
49.3 |
38.7 |
30.7 |
26.2 |
18.3 |
15.2 |
7.95 |
|
1.80 В |
237.5 |
203.3 |
136.3 |
79.3 |
47.6 |
37.5 |
29.8 |
25.5 |
17.9 |
15.0 |
7.87 |
|
1.85 В |
194.1 |
168.7 |
117.4 |
71.2 |
43.6 |
34.7 |
27.7 |
23.8 |
16.8 |
14.1 |
7.47 |
Разряд постоянной мощностью, А (25 °C)
|
в/ эл. |
10 мин. |
15 мин. |
30 мин. |
1 ч. |
2 ч. |
3 ч. |
4 ч. |
5 ч. |
8 ч. |
10 ч. |
20 ч. |
|
1.60 В |
560.1 |
461.9 |
295.4 |
172.2 |
103.5 |
80.8 |
63.8 |
54.5 |
37.1 |
31.1 |
16.3 |
|
1.65 В |
539.4 |
448.1 |
286.5 |
167.3 |
100.7 |
78.6 |
62.3 |
53.3 |
36.8 |
30.8 |
16.1 |
|
1.70 В |
505.7 |
426.0 |
276.6 |
162.8 |
97.9 |
76.8 |
60.9 |
52.1 |
36.3 |
30.3 |
15.9 |
|
1.75 В |
471.3 |
402.2 |
267.1 |
157.8 |
94.9 |
74.9 |
59.5 |
51.0 |
35.9 |
30.0 |
15.7 |
|
1.80 В |
434.0 |
376.6 |
257.9 |
152.7 |
92.0 |
72.8 |
58.0 |
49.9 |
35.4 |
29.6 |
15.6 |
|
1.85 В |
361.0 |
317.0 |
224.3 |
137.8 |
84.7 |
67.6 |
54.2 |
46.6 |
33.3 |
27.9 |
14.8 |
